ERB35-05/NDBCP

Cerrojo biestable; IP00

Derivado de la serie ERB35, en los cerrojos lineales biestables el movimiento de carrera desde la posición inicial (desbloqueo) a la final (bloqueo) se lleva a cabo al poner bajo tensión, el retorno a la posición inicial se lleva a efecto mediante un impulso inverso de polarización combinado con fuerzas exteriores o por resorte incorporado al electroimán.
Sin alimentación las dos posiciones son mantenidas con imanes permanentes.

Este cerrojo es un electroimán lineal biestable de doble bobinado, en el cual el movimiento de carrera desde la posición inicial (desbloqueo) a la final (bloqueo) se realiza por la acción de fuerzas electromágneticas creadas al excitar la bobina 1 y los imanes.El retorno a la posición de desbloqueo se lleva a efecto mediante impulso inverso de polarización al excitar la bobina 2 combinado con el resorte incorporado al electroimán. Este cerrojo también consta de un sensor de proximidad para la detección de posición de bloqueo además de diodos volantes para proteger el bobinado de la polarización inversa .

*Si se requiere alguna modificación sobre el modelo original ponerse en contacto con nuestro departamento técnico.

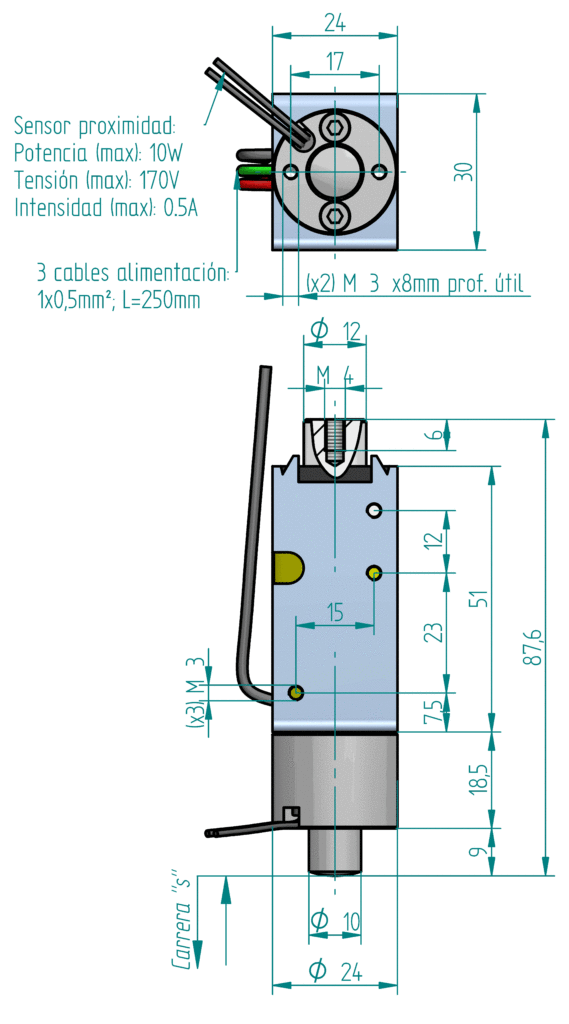

Plano dimensional
