Es un dispositivo que se bloquea libre de tensión, la posición de bloqueo se efectúa por la fuerza de un resorte incorporado en el electroimán, el desbloqueo se produce por medio de una señal eléctrica.

Llave tiene dos posiciones y es solidario a una leva que acciona los micros incorporados, en la posición de bloqueo no se puede extraer la llave, para extraerla en necesario desbloquear el cerrojo.

El número de micros así como su modo de funcionamiento (NA, NC o una combinación de ambos) depende de la aplicación.

Aplicaciones: Protección segura a las personas contra accidentes eléctricos fortuitos, se monta en el interior del frontal de equipos eléctricos de alta, media y baja tensión, en todas aquellas aplicaciones en las que se requiera enviar o retirar una señal eléctrica a un determinado dispositivo, mediante un accionamiento de seguridad mixto (pulsador/giro llave).

Funcionamiento

Cuando se quiera manipular en alguna zona de la línea y para tener la seguridad de que no se producen accidentes eléctricos a personas hay que proceder a desbloquear el cerrojo.

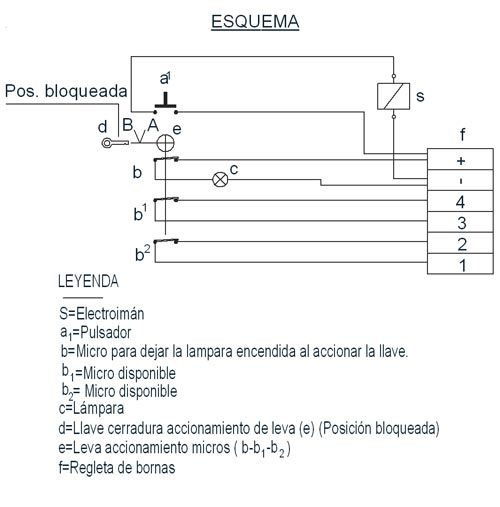

Accionar el pulsador (a1) sin soltar este, girar la llave 90º en el sentido (A), en esta posición tenemos accionado los micros (b1-b2) y cortada la línea donde se vayan a realizar las maniobras, soltar el pulsador y extraer la llave (d), está se debe guardar fuera del equipo eléctrico (Por ejemplo en poder de la persona que realiza la maniobra), en la posición de desbloqueado la lámpara esta apagada, se enciende al bloquear.
Para volver a bloquear introducir la llave y girar 90º en el sentido (B).

Plano
